VHF ATU จูนสายอากาศย่านสมัครเล่นให้ใช้ได้ดีที่ความถี่อื่น ๆ

เหมาะสำหรับท่านที่

ทำสายอากาศความถี่วิทยุสมัครเล่นแต่ปรับ SWR ไม่ลง
ต้องการนำสายอากาศย่านความถี่สมัครเล่นไปใช้กับความถี่อื่น ๆ ไม่อยากซื้อสายอากาศใหม่, ไม่อยากปีนเสาขึ้นไปปรับแต่ง
ต้องการนำสายอากาศย่านอื่นมาใช้กับความถี่สมัครเล่น

หมายเหตุ

กรุณาแจ้งความถี่ที่ต้องการใช้งาน
ควรประกอบลงกล่องโลหะ

วันจันทร์ที่ 6 มิถุนายน พ.ศ. 2554

ส่งรหัสมอร์สด้วยวิทยุมือถือ CW With Your H - T

วงจรส่งรหัสมอร์สด้วยวิทยุมือถือ เป็นวงจรง่าย ๆ สำหรับเพื่อนสมาชิกที่ต้องการฝึกรหัสมอร์สผ่านวิทยุสื่อสาร นอกจากนี้วงจรนี้ยังสามารถใช้ฝึกรหัสมอร์สโดยไม่ต้องออกอากาศได้อีกด้วย (มีลำโพงไว้สำหรับฟังเสียง)

รูปแสดงการต่อสาย สายไฟลบให้ต่อกับจุดที่เป็นกราวด์ บริเวณ จุดต่อสายลำโพง หรือจุดต่อสายไมค์ก็ได้

ค่าสีตัวต้านทาน

100K = น้ำตาล ดำ เหลือง ทอง
2.2 K = แดง แดง แดง ทอง
10 K = น้ำตาล ดำ ส้ม ทอง
47 = เหลือง ม่วง ดำ ทอง

โวลุ่ม ปรับความดังจะใช้ปรับระดับเสียงที่ส่งออกอากาศเท่านั้น
สาย PTT ให้ต่อกับสวิช กดติดกดดับ หรือสวิช โยก แล้วแต่ความสะดวก เลือกระหว่าง ต้องการจะส่งออกอากาศ หรือต้องการรับ

ราคา ชุดคิต ตามรูป + ลำโพงขนาดเล็ก พร้อมค่าส่ง EMS 350 บาท

วันศุกร์ที่ 29 เมษายน พ.ศ. 2554

เครื่องวัดความแรงคลื่นวิทยุ RF Field Strength Meter

เครื่องมือสำคัญที่สุดอีกชิ้นหนึ่งสำหรับนักวิทยุสมัครเล่น ที่ชอบทดลองสายอากาศและทดสอบว่าเครื่องส่งทำงานหรือไม่ สร้างง่าย ราคาถูก

คุณเคยลองนึกย้อนดูบ้างไหมว่าในขณะที่กำลังดัดแปลงสายอากาศต้นหนึ่งอยู่นั้น คุณรู้ได้อย่างไรว่าสายอากาศของคุณดีที่สุดแล้วหรือยัง บางรายพยายามดัดแปลงโดยยึดถือค่า SWR เป็นหลัก คือพยายามปรับแต่งระบบสายอากาศจนกระทั่งได้ค่า SWR ต่ำ ใกล้เคียง 1:1 มากที่สุด

หลายรายเคยพยายามดัดแปลสายอากาศรับเบอร์ดัค ของย่ายความถี่ที่ต่ำกว่าย่าน 144 MHz เพื่อนำมาใช้กับย่าน 144 MHz เขาจะตัดความยาวของขดลวดสปริงลงเรื่อย ๆ พร้อมกับอ่านค่า SWR จนกระทั่งได้ SWR ค่าต่ำใกล้เคียง 1:1 มากที่สุด ผลหรือครับสายอากาศถูกตัดเหลือสูงเพียงไม่กี่นิ้วเท่านั้น และปรากฏว่าหูตึงไปกว่าก่อนตัด แถมยังส่งไปไม่ค่อยถึงสถานีอื่นเลย!

ที่เป็นเช่นนั้นก็เพราะว่าค่า SWR นั้นคือค่าที่บอกว่าขณะนี้สายอากาศมี่ค่าใกล้เคียงกับ 50 โอห์มมากเพียงใดเท่านั้น ถ้าเป็น 1:1 ก็แสดงว่า เป็น 50 โอห์มพอดี ถ้ายิ่งสูงกว่า 1:1 ก็แสดงว่า ต่างจาก 50 โอห์ม (อาจจะมากกว่าหรือน้อยกว่า 50 โอห์มก็ได้) แต่ตำแหน่ง 1:1 นี้ไม่ได้หมายความว่าระบบสายอากาศจะต้องแพร่คลื่นได้แรงที่สุดในทิศที่เราต้องการ

เครื่องมือที่จะช่วยให้เรารู้ว่าการแพร่คลื่นเป็นอย่างไรนั้น ก็คือ เครื่องวัดความแรงคลื่นวิทยุ RF Field Strength Meter เครื่องวัดความแรงคลื่นวิทยุที่ใช้ในวงการวิศวกรรมนั้นมีราคาแพงมาก มีความละเอียดสูง แต่สำหรับการทดลองของนักวิทยุสมัครเล่นไม่จำเป็นต้องขนาดนั้น เราจึงสามารถสร้างเครื่องมือชิ้นนี้ไว้ใช้เองได้ในราคาไม่กี่ร้อยบาท

ตัวอย่างการใช้งานเครื่องวัดความแรงคลื่นวิทยุ

ใช้ทดสอบว่าเครื่องส่งทำงานหรือไม่ โดยให้เครื่องส่งทำงานแล้วดูว่ามีการแพร่กระจายคลื่นออกมาทางสายอากาศหรือไม่ โดยดูจากเข็มของเครื่องวัดความแรงคลื่นวิทยุ และอาจจะทดสอบว่าเครื่องส่งทำงานผิดปกติหรือไม่ โดยวางเครื่องวัดไว้ที่ตำแหน่งเดิมที่เคยทดสอบแล้วดูว่าเข็มขึ้นแตกต่างจากเดิมหรือไม่
ใช้หาอัตราการขยาย โดยเปรียบเทียบกับสายอากาศแบบใดแบบหนึ่งที่นำมาเป็นตัวเทียบ, รูปแบบการแพร่กระจายคลื่น และมุมยิงของสายอากาศได้โดยไม่ต้องพึ่งสถานีอื่น ๆและไม่ขึ้นกับสภาพแวดลอมของสถานีอื่น โดยอาจจะใช้ควบคู่กับตัวลดทอนสัญญาณวิทยุ

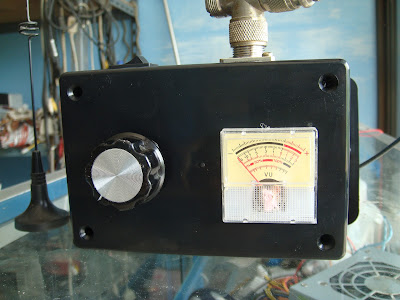

จำหน่ายเครื่องวัดความแรงคลื่นวิทยุ RF Field Strength Meter

วงจร RF Field Strength Meter

ขดลวด L1 ใช้ลวดทองแดงเบอร์ 18 พันบนแกน 8 mm. (แกนดินสอ) พัน 3 รอบ tap รอบที่ 1

ราคา 450 บาท ค่าส่ง EMS 50 บาท

รายการอุปกรณ์ มีดังนี้

1. แผ่นพริ้น 1 แผ่น
2. วียูมิเตอร์ 1 ตัว
3. ขั้นต่อ BNC แบบยึดแท่น 1 ตัว
4.โวลุ่ม 10K แกนสั้น 1 ตัว
5. ไดโอด 1N60 จำนวน 2 ตัว
6. C 10 uF/16 V จำนวน 1 ตัว
7. R 47 โอห์ม 1/4 วัตต์ จำนวน 1 ตัว
8. R 10 กิโลโอห์ม 1/4 วัตต์ จำนวน 1 ตัว
9. R 20 กิโลโอห์ม 1/4 วัตต์ จำนวน 1 ตัว
10. C 680 pF จำนวน 1 ตัว
11. C 0.0047 pF จำนวน 1 ตัว
11. IC CA3140 จำนวน 1 ตัว
12. ขดลวด L1
13. ทริมเมอร์ 1 ตัว
14. ลูกบิด ขนาดใหญ่ แบบโบราณ 1 ตัว

รูปแสดงการพัน ขดลวด L1 และ tap รอบที่ 1 ต่อไปยังสายอากาศ

หมายเหตุ

บริเวณที่ทำการวัดความแรงคลื่นวิทยุควรเป็นที่โล่งแจ้ง และห่างจากโลหะ รถยนต์วิ่งผ่านก็มีผลทำให้ความแรงของคลื่นวิทยุเปลี่ยนแปลงได้
เนื่องจากมิเตอร์ ที่เราใช้เป็นแบบ VU มิเตอร์แบบนี้สแกลจะไม่เป็นเชิงเส้น โดยเข็มมิเตอร์จะอ่อนในช่วงกลาง ๆ สแกล ดังนั้นผลที่ได้จากการวัดจึงใช้ดูเพียงว่าคลื่นวิทยุเข้ามาแรงขึ้น หรือน้อยลงเท่านั้น

วันจันทร์ที่ 11 เมษายน พ.ศ. 2554

จำหน่ายชุดคิต ATU (Antenna Tuner Unit)

จำหน่ายชุดคิต ATU (Antenna Tuner Unit)

ประกอบด้วยอุปกรณ์ดังนี้

Variable Capacitor (VC) 2 ตัว
ขั้วต่อ SO-239 จำนวน 2 ตัว
แผ่นพริ้นอย่างดี จำนวน 1 แผ่น
ลูกบิดจำนวน 2 ตัว
กล่องพลาสติก จำนวน 1 กล่อง
ขดลวดทองแดง
น็อตยึด SO-239
หางปลา จำนวน 2 ชุด

ราคา 480 บาท (ราคานี้รวมค่าส่ง EMS แล้ว)

Antenna tuner, transmatch, หรือ antenna tuning unit (ATU) เป็นอุปกรณ์ที่ใช้ต่อระหว่าง เครื่องรับส่งวิทยุกับสายอากาศ ทำให้เกิดการส่งผ่านกำลังงานได้สูงสุด โดยการปรับแต่ง impedance ของสายอากาศให้เหมาะสมกับ impedance ของเครื่องรับส่งวิทยุ

ขั้นตอนการประกอบ

การประกอบสามารถทำได้ง่าย ๆ ดังต่อไปนี้

ค่า L จะเปลี่ยนไปตามความถี่ที่ต้องการนำไปใช้ ดังนี้ (ใช้ลวดเบอร์ 16 เส้นผ่านศูนย์กลาง 40 mm.)

ความถี่ 24-28 MHz พัน 3 รอบ
ความถี่ 18-21 MHz พัน 4 รอบ
ความถี่ 14 MHz พัน 5 รอบ
ความถี่ 7-10 MHz พัน 8 รอบ

วาง Variable Capacitor (VC) ให้ขาของมันตรงตำแหน่ง และพยายามให้แกนยื่นออกมาเท่า ๆ กัน เพื่อความสวยงาม บัดกรีด้วยความระมัดระวัง ตัว VC สามารถวางแนบแผ่นพริ้นได้เลย ไม่ต้องกลัวเรื่องลัดวงจร
